产品特点

　　1、可以实现蓄电池与电网之间的能量交换。

　　2、交错三电平拓扑，等效开关频率高，纹波小，系统更稳定；

　　3、交错磁集成电感，损耗更低，整体转化率≧98%；

　　4、具备PQ、VF、SVG、VSG等功能；

　　5、可根据EMS指令，与电网进行能量互动；支持纯并网、纯离网、并离网切换等运行模式；支持高低穿、孤岛、黑启动；离网工作模式下，支持无功补偿、谐波治理、三相不平衡补偿。

　　6、对蓄电池进行充放电的控制和管理，支持恒压、恒流和恒功率的多种充放电模式。充放电转换时间≤100ms；

　　7、HMI可以显示当前电池状态及电网状况，以及设备工作状态，本地一键式开/关机和并/离网，控制简单。

　　8、具有RS485、CAN、以太网等通讯接口，采用标准Modbus、CAN2.0、ModbusTCP等通讯协

　　应用领域APPLICATIONAREA

　　广泛用于工商业储能和光储充微电网项目；工厂建筑、智慧园区、商场、医院、光储充电站、台区、数据中心、5G基站等规模相对较小的场景，通常以千瓦时（kWh）为单位；可应用于包括能量储存、备用电源、负荷平滑、削峰填谷等场景；在经济效益方面更适用于满足局部用电需求、管理能源成本，提升经济效益。

　　储能变流器参数

　　变流器原理

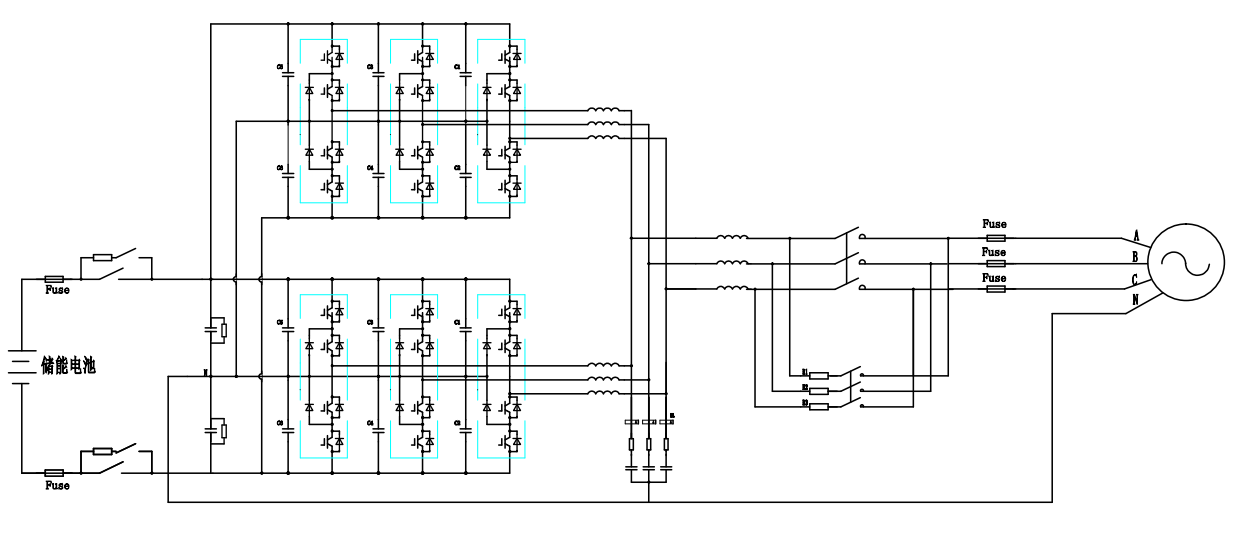

　　如图所示为储能变流器的主电路示意图。本产品为储能变流器模块，可将储能电池储存的直流电逆变馈入电网，也可通过电网整流对储能电池充电，储存电能。

三相四线储能变流器原理
