WX-CKSG干式电抗器

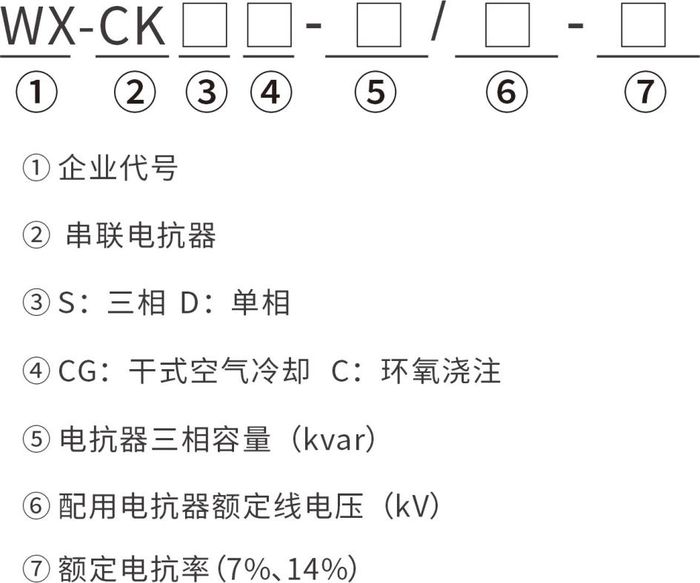

型号命名:




分类用途:

1)串联电抗器:安装在并联补偿电容器装置中,与并联电容器串联连接 用以抑制谐波电流,减少系统电压波形畸变和限制电容器回路投入时的冲 击电流;一般电抗率选配6%、7%、12%、14%。

2)限流电抗器:串联连接在系统上,在系统发生故障时,用于限制短路 电流,使短路电流降低至其后接设备的允许值;

(3) 滤波电抗器:与串联电容器组串联使用,组成谐振回路,滤除指定高 次谐波;

(4) 电动机起动电抗器:与交流电动机串联连接,用于限制电动机的起动 电流,起动电抗器即被切除;

(5) 进线电抗器:安装于变频器的进线端用于降低变频器产生的谐波电 流,改善变频器的运行环境。


用途:

产品用于1140V电压以下的电力系统中,与并联电容器组相串联,用以抑 制电网电压波形畸变,从而改善电网电压质量和保证电力系统安全运行; 抑制流过电容器组的谐波电流和限制合闸涌流,从而保护电容器组的安全 可靠运行。适用于电力系统,电气化铁道,冶金,化工,石油等防火要求 较高,有电磁干扰要求和安装场地有限的城网变电站;

二、 技术特点

1、线圈使用玻璃丝包线真空浸油,具有阻燃、自熄、免维护、绝缘强度 好、温升低、使用寿命长等优点;

2、 铁芯制造釆用了干式电抗器的制造技术,使用拉杆和压块,使电抗器 具有振动小、噪音低、漏磁少,对环境的电磁干扰小;

3、 产品的整体结构紧凑,安装尺寸小,占用空间小;

4、 产品的技术条件符合国际标准IEC288-89和部颁标准JB-5346-98等 要求,其技术性能达到当代国际同类产品的水平;

5、 产品满足在1.8倍额定电流下,电抗值不低于额定值的5%;

6、 产品可以在1.35倍额定电流下长期运行,温升不超国标限值。
