万新智造 · 创领未来

国内电子工业智能制造商

商业型APF/SVG电能质量产品

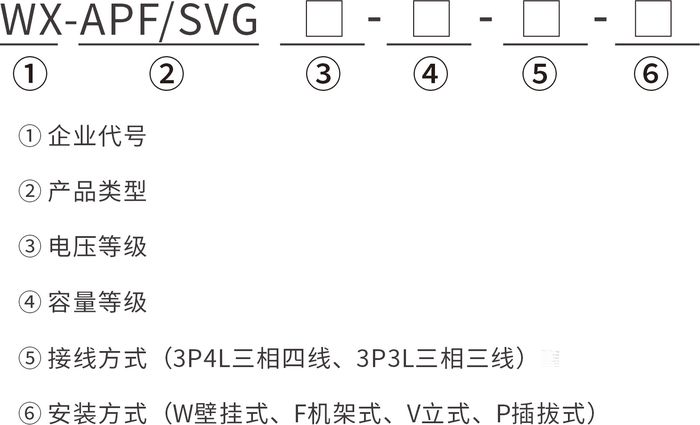

型号命名:




技术参数:

输入

额定电压(V)

400V AC

系统电压范围

±20%

频率 (HZ)

50/60  +/-5%

接线方式

三相三线/三相四线制

输出及安装方式

APF容量

15A,25A,35A,50A,75A,100A

125A,150A

50A,75A,100A,125A,150A,200A,300A

400A, 500A,600A,750A,900A

SVG容量

15kVar,25kVar,30kVar,50kVar

75kVar,100kVar

50kVar,75kVar,100kVar,150kvar

200kVar,300kVar, 400kVar, 500kVar,600kVar

类型

立式/机架式/壁挂式模块

成套柜

进线方式

后进线

上进线/下进线/柜顶贯穿母线

(柜体进线方式需在合同中注明)

性能指标

滤波率

≥90%(在订货的容量范围内,且负载谐波含量高于订货容量的30%)

滤波范围

2~50次谐波(如需治理偶次谐波,订货时提出)

全响应时间

≤10ms

瞬时响应时间

≤100us

动态电流

1.2倍滤波器额定容量输出,1min

功率因数设定补偿

具备

感性或容性补偿

可选

保护

过载保护

自动限流在100%额定输出

其他保护

过压保护、欠压保护、过温保护

运行方式

单机或并联运行

可以

显示与操作

显示界面

壁挂模块搭配4.3英寸触摸屏,成套柜搭配7英寸触摸屏

显示状态

电流、电压、功率、谐波畸变率等

操作

多种操作模式选择,远程或本地

通讯(RS485接口)

Modbus-RTU,具备远程监控接口及后台数据库,方便用户在互联网终端监控设备运行各项参数

相序自适应

具备

环境条件

防护等级

IP20(可定制)

噪音

≤55DB

运行环境温度

-10℃~40℃

储存/运输温度

-40℃~60℃

工作 / 存储 湿度

相对湿度 20~95%,无凝露 / 相对湿度 10~95%

海拔高度

1000m以下(更高海拔需降容使用)





功能特点:

更多功能、更多模式

Ø 谐波补偿、无功补偿、谐波无功同补,一机多用;

Ø 具备谐波分次补偿功能,可设定无功补偿比例;

Ø 高清7英寸中文彩色触摸屏,屏幕实时显示系统和装置运行参数;

全面保护功能,提高用户应用稳定性

Ø 有效值峰值双设定自动限流算法,在负载谐波电流大于设备输出时,可自动将设备输出限制在100%输出,无过载风险;

Ø 保护功能齐全,具有过流、过压、欠压、过温等多种保护功能,确保系统运行安全可靠;

先进的控制策略和拓扑结构设计

Ø 改进的基于瞬时无功功率理论的检测技术,可实时检测谐波电流,自动跟踪负载谐波变化,具有高度可控性与快速响应性;

Ø 采用LCL拓扑结构滤波,在输出谐波电流的情况下,不会引入高频IGBT开关谐波干扰,并且适用于任何现场电网系统阻抗,不会发生谐振;

高度集成化、模块化、系列化

Ø 模块化设计,体积小重量轻,功率密度高,安装维护方便;

Ø 可灵活组合并机满足不同容量需求,在实现标准化生产的同时提高了设备的可靠性和可维修性,极大方便了系统安装与维护;

Ø 单模块独立风道设计,可有效隔绝环境粉尘粘附,提高产品散热效率;

高级的用户体验

Ø 故障自诊断自启动功能,装置具有非装置自身问题导致停机自恢复功能,自恢复之前需对外部电网及装置本身进行自动诊断,诊断通过方可自启动。在30分钟之内自恢复3次,若均不能正常启动,停机并给上位机传输装置故障告警,点亮装置自身故障指示灯;
