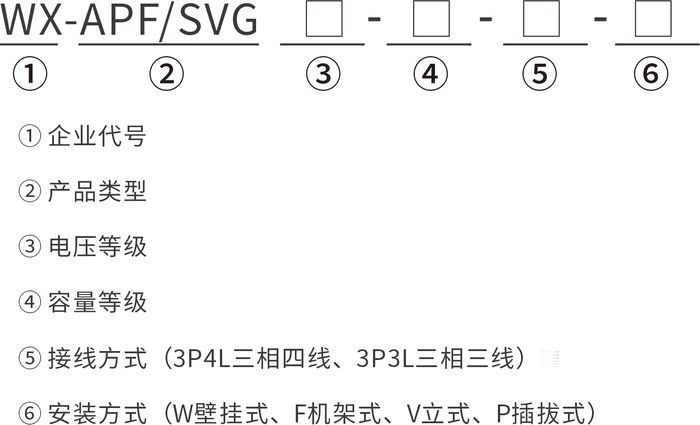

型号命名：

技术参数：

输入
额定电压（V）	Ue ±10%( Ue设备额定电压)
频率 (Hz)	50Hz +/-5%
接线方式	三相三线制
单模块容量及安装方式
Ue	400V	660V	690V	750V
APF容量（A）	100A,125A,150A	75A,100A,125A,150A,167A	75A,100A,125A,150A,167A	75A,100A,125A,150A,167A
SVG容量（kvar）	100kVar	85kVar,115kVar,140kVar,170kVar,190kVar	90kVar,120kVar,150kVar,180kVar,200kVar	100kVar,100kVar,160kVar,195kVar,215kVar
进线方式	上进线	上进线	上进线	上进线
整柜最大可安装数量	3台	3台	3台	3台
性能指标
滤波率	≥90%(在订货的容量范围内，且负载谐波含量高于订货容量的30%)
滤波范围	2~25次谐波（如需治理偶次谐波，订货时提出）
全响应时间	≤10ms
瞬时响应时间	≤100us
动态电流	1.2倍滤波器额定容量输出，1min
功率因数设定补偿	具备
感性或容性补偿	可选
保护
过载保护	自动限流在100%额定输出
其他保护	过压保护、欠压保护、过温保护
显示与操作
显示界面	7英寸触摸屏
显示状态	电流、电压、功率、谐波畸变率等
操作	多种操作模式选择，远程或本地
通讯（RS485接口）	Modbus-RTU，具备远程监控接口及后台数据库，方便用户在互联网终端监控设备运行各项参数
相序自适应	具备
环境条件
防护等级	IP20（可定制）
运行环境温度	-10℃~40℃
储存/运输温度	-40℃~60℃
模块噪音	≤55DB
工作 / 存储湿度	相对湿度 20~95%，无凝露 / 相对湿度 10~95%
海拔高度	1000m以下（更高海拔需降容使用）

功能特点：

设计理念

Ø 工业型APF/SVG是我公司专门针对工业应用环境开发的产品，有源模块立式结构设计。此种结构模式，采取大容量IGBT功率器件，器件选择有效值的3倍以上，留有足够大的安全裕量，在负载较大冲击下，能长期工作。

Ø 模块采取轴流风机散热，风量大，风压足，散热好；整柜采取下进风上出风模式，整柜顶部采用轴流风机抽风，底部采取防尘百叶窗进风，可较大程度隔离外部环境，特别适合高温工业现场及环境恶劣尤其粉尘较大的场合应用。

抗高电压畸变

Ø 适用在5%-25%谐波电压畸变率的工业负载配电系统应用，微妙级的瞬时响应速度，全响应时间小于10ms。

更多功能、更多模式

Ø 谐波补偿、无功补偿、谐波无功同补，一机多用；

Ø 具备谐波分次补偿功能，可设定无功补偿比例；

Ø 高清7英寸中文彩色触摸屏，屏幕实时显示系统和装置运行参数；

全面保护功能，提高用户应用稳定性

Ø 有效值峰值双设定自动限流算法，在负载谐波电流大于设备输出时，可自动将设备输出限制在100%输出，无过载风险；

Ø 保护功能齐全，具有过流、过压、欠压、过温等多种保护功能，确保系统运行安全可靠；

先进的控制策略和拓扑结构设计

Ø 改进的基于瞬时无功功率理论的检测技术，可实时检测谐波电流，自动跟踪负载谐波变化，具有高度可控性与快速响应性；

高度集成化、模块化、系列化

Ø 可灵活组合并机满足不同容量需求，在实现标准化生产的同时提高了设备的可靠性和可维修性，极大方便了系统安装与维护；

Ø 单模块独立风道设计，可有效隔绝环境粉尘粘附，提高产品散热效率；

高级的用户体验

Ø 故障自诊断自启动功能，装置具有非装置自身问题导致停机自恢复功能，自恢复之前需对外部电网及装置本身进行自动诊断，诊断通过方可自启动。在30分钟之内自恢复3次，若均不能正常启动，停机并给上位机传输装置故障告警，点亮装置自身故障指示灯；

Ø 保护功能齐全，具有过流、过压、欠压、过温等多种保护功能，确保系统运行安全可靠；
