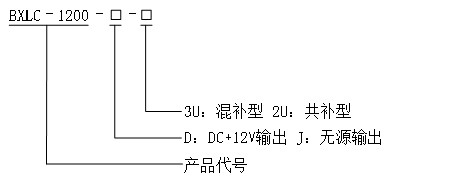

型号命名

功能特点

通用于400V、690V系统补偿场合，包括共分混补、循环投切、滤波补偿三种模式

投切响应时间*快40ms。

可用于接触器、晶闸管开关等投切控制

三相四线、两相电压一相电流、单相电压单相电流取样方式自主选择

16路输出，共分补偿路数自主设置

128*64点阵液晶屏幕全中文显示，全金属屏蔽性外壳

2-16次电压、电流谐波检测功能

过压、欠压，谐波越限等保护功能

RS485通讯，采用通用MODBUS协议

手动、自动转换功能

催款功能

技术参数

测量精度  电压≤±0.5%，电流≤±0.5%

有功功率      ≤±1.0%，无功功率≤±1.0%，功率因数≤±1.0%

取样方式  三相四线、两相电压一相电流、单相电压单相电流

取样输入电压 AC220V、AC380V

取样输入电流 5A

取样灵敏度  60mA

控制输出  16路，DC12V，20mA/AC250V，5A

通讯   RS485

安装方式  嵌入式

适用场合

适用于400V、690V系统补偿场合
