微机保护单元 WX900

  产品特点

  装置采用全封闭机箱,强弱电严格分开,抗干扰能力强,硬件回路的全面自检;

  提供高速RS485和以太网的通信接口,内部集成丰富的规约库,为用户提供完善的组网方案;

  完善的软硬件自检功能和免调节电路设计,安装调试更简单;

  高标准电磁兼容性能,密封机箱设计,装置已通过四级(最高级)电磁兼容试验检验。

  大屏彩色液晶显示,可实现中英文切换,图形化页面设计;

  出口采用多重组合逻辑,增加出口故障检查,保证出口操作的准确性和安全性;

  模块化硬件、软件设计,方便实现产品的升级管理;

  具有事件记录功能,可记录与电力系统安全运行相关的所有事件,时间分辨率小于1ms,可在线记录事件,掉电不丢失,便于分析故障原因和设备缺陷诊断。

  应用领域

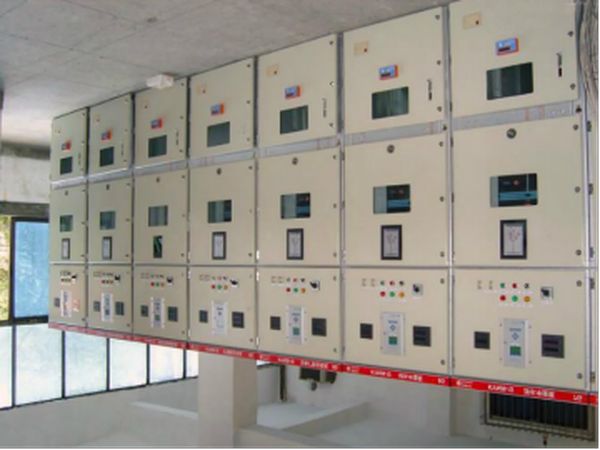

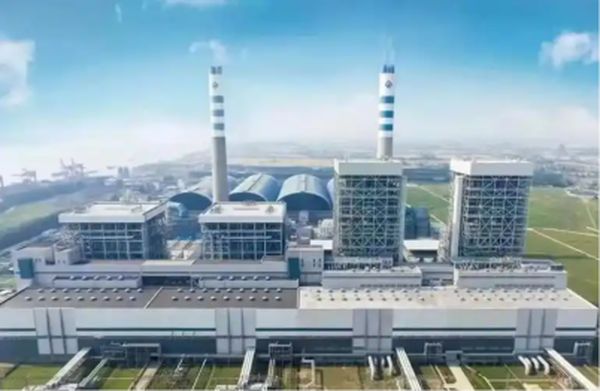

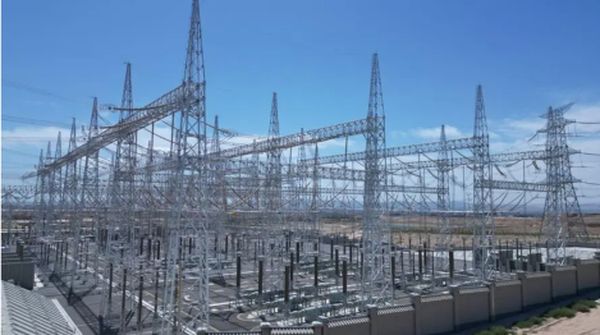

  本产品可广泛应用于电力系统的各个层面,包括发电厂、变电站、输电线路和配电网络等,在发电厂中,主要用于发电机、变压器等重要设备的保护;在变电站,则用于线路、母线、电容器等设备的保护。

  技术参数

  额定数据

  交流电流:5A/1A

  交流电压:100V(额定电流Un)

  交流频率:50Hz

  电源电压:AC/DC80-264V

  测量误差

  测量电压电流:≤±0.5%

  有(无)功功率:≤±0.5%

  保护电流:≤±3%

  功率消耗

  交流电流回路:In=5A每相≤1.0VA

  In=1A每相≤0.5VA

  交流电压回路:U=Un每相≤0.5VA

  装置整机回路:正常工作≤6W

  保护动作≤7W

  温度影响

  正常工作温度:-10℃~55℃

  极限工作温度:-25℃~60℃

  存储及运输:-40℃~70℃

  过载能力

  交流电流回路:2倍额定电流 连续工作

   10倍额定电流允许10S

  40倍额定电流 允许1S

  交流电压回路:1.2倍额定电压 连续工作

  绝缘耐压

  交流输入对地:大于100兆欧

  直流输入对地:大于100兆欧

  开入回路对地:大于100兆欧
