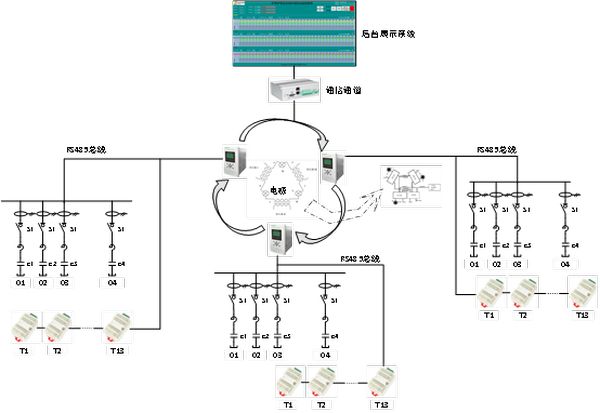

系统整体框架图

　　系统特点

　　1、总线不出系统设计方案，使得产品集成度更高；

　　2、控制器集控制、采集及保护于一体，包括三段式过流保护、过压保护、欠压保护、过温报警、高温故障、拒动检测等多重保护；

　　3、可根据现场柜体排布情况，做组态式配置；

　　4、集成大电流采集端口，采用无饱和电流、线性度号、标定容易的罗氏线圈作为电极端信号采集器；

　　5、系统电量信号瞬态反应能力突出，对标中高压保护应用场景；

　　6、整体电量信号输入无二次开路危险；

　　7、装置采用全封闭机箱，强弱电严格分开，抗干扰能力强，硬件回路的全面自检，对应配套的产品适用于工况恶劣的运行环境；

　　系统简介

　　控制系统通过采集高、低压侧三相电压、电流，计算有功、无功、功率因数，综合考虑电压波动和无功缺额，运用三相不平衡调整策略，合理控制电容器组投切，以满足矿热炉短网无功功率供需平衡，达到改善供电电压质量，提高功率因数，提升系统效率，降低系统损耗的目的。控制参数可以选用高压侧电压电流，也可选用低压侧电压电流。系统保护功能包括：高压侧过压、欠压保护，低压侧过压、欠压保护，以及过流、不平衡电流、功率因数过高、谐波、温度、循环水等保护功能。

　　应用范围

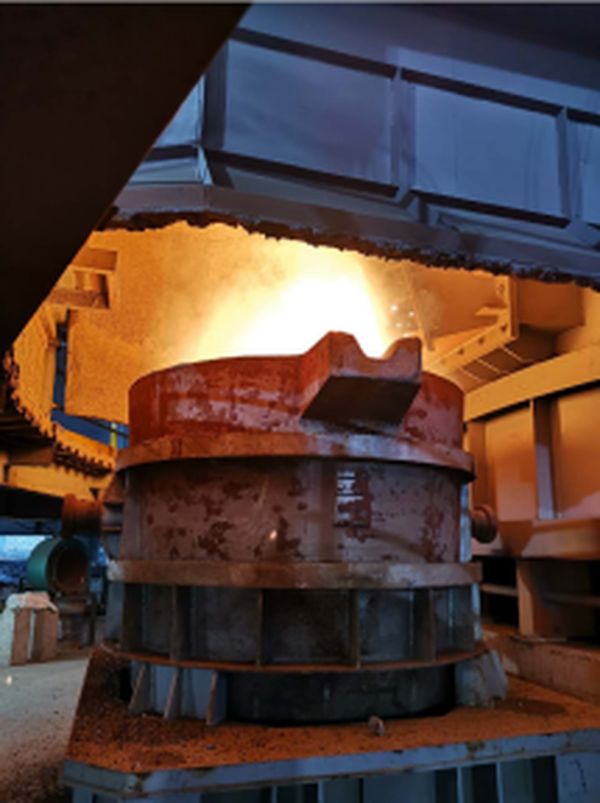

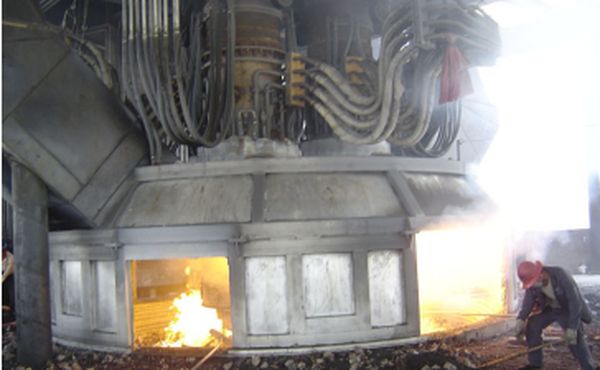

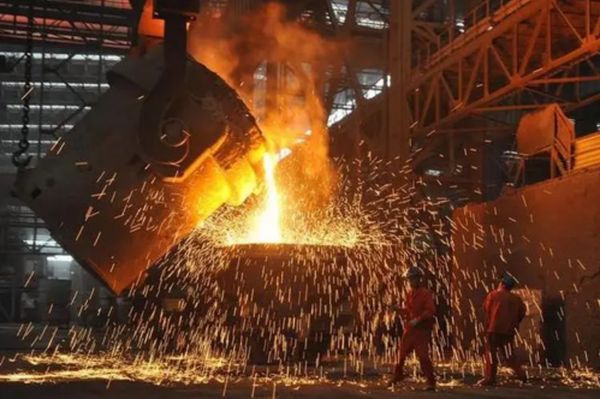

　　矿热炉通常是运行在3-10kV的高压电网之上，是一种将电能转化为热能的设备，特别适用于需要加热的冶金、玻璃、陶瓷等工业领域。
